OpenGL в Delphi

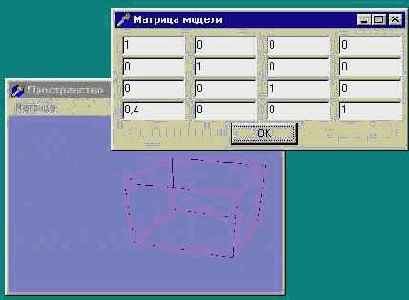

Вывод содержимого матрицы модели




При первом появлении окна эта матрица совпадает с единичной матрицей по главной диагонали единицы, все остальные элементы равны нулю Команда glLoadidentity в этой программе также заменена явной загрузкой матрицы. В проекте имеется возможность варьировать загружаемую матрицу, по нажатию на кнопку "OK" она устанавливается в модели. Сейчас у вас имеется прекрасная возможность попрактиковаться в матричных операциях. Например, числа на главной диагонали являются масштабными множителями по осям. Поменяйте первые из этих двух чисел произвольно для масштабирования по осям X и Y.

Замечание
Для одного из примеров следующей главы нам важно уяснить, что нулевое значение первого или второго из диагональных элементов приведет к проекции сцены на плоскость.

Если вы внимательно прочитали этот раздел, то полученных знаний о матрицах теперь достаточно для того, чтобы нарисовать все что угодно Осталось узнать еще одну команду - glMatrixMode Она позволяет установить текущую матрицу.
Проекты всех предыдущих примеров подходят только для простейших пространственных построений, таких как рисование каркаса кубика Для более сложных программ они не годятся из-за одного упрощения.
для корректного вывода пространственных фигур параметры вида задаются при Установленной матрице проекции, после чего необходимо переключиться в пространство модели. То есть обычная последовательность здесь, например, такая:

glViewport(0, 0, ClientWidth, ClientHeight);
glMatrixMode (GL_PROJECTION);
glLoadldentity;
glFrustum (-1, I, -I, I, 3, 10);
glMatrixMode (GL_MODELVIEW);
glLoadldentity;

Замечание
На простейших примерах мы не почувствуем никакой разницы и не поймем, что же изменилось Позже я попробую показать, с чем связана необходимость выполнения именно такой последовательности действий.

Напоминаю, что параметры вида обычно помещаются в обработчике изменения размеров окна Стартовые сдвиги и повороты обычно располагаются здесь же, а код воспроизведения сцены заключается между командами glPushMatrix И glPopMatrix. Иногда поступают иначе: код воспроизведения начинается с glLoadldentity, а далее идут стартовые трансформации и собственно код сцены

Замечание
Поскольку программы профессионалов, как правило, основываются на первом подходе, именно его я буду использовать в большинстве примеров этой книги.

Сейчас мы рассмотрим пару примеров на темы предыдущей главы, которые мы не могли рассмотреть раньше из-за того, что в них используются команды задания вида. Начнем с проекта из подкаталога Ех18 - модификации классической программы, поставляемой в составе OpenGL SDK. Программа рисует точку и оси системы координат (Рисунок 3.12).
